Peut-on brancher une horloge modulaire sans contacteur ?

Votre cumulus tourne en permanence et votre facture d’électricité grimpe ? Le branchement d’une horloge modulaire directement sur votre chauffe-eau, sans contacteur, offre une solution pratique pour maîtriser votre consommation d’énergie. Cette installation permet de programmer le chauffage de l’eau selon vos besoins réels, contrairement au fonctionnement continu qui peut multiplier les coûts par deux ou trois.

Un ballon d’eau chaude de 100 litres fonctionne typiquement 24 heures sur 24 sans programmation. En l’équipant d’une horloge modulaire, vous concentrez le chauffage aux heures creuses, là où le tarif électrique chute de 0,25 €/kWh à environ 0,18 €/kWh. Sur un an, cette différence représente des économies substantielles pour un foyer moyen.

Le matériel indispensable pour votre installation

Les composants électriques essentiels

L’horloge modulaire constitue le cœur de votre installation. Elle se fixe directement sur le tableau électrique et contrôle l’alimentation du cumulus selon les plages horaires programmées. Choisissez un modèle avec réserve de marche pour maintenir la programmation en cas de coupure secteur.

Côté protection, un disjoncteur de 2A suffit pour sécuriser l’horloge modulaire elle-même. Votre cumulus reste protégé par son propre disjoncteur, généralement de 20A pour un ballon standard. Prévoyez également du câble électrique en section adaptée, du fil rigide de 1,5 mm² pour l’horloge et du 2,5 mm² minimum pour le cumulus.

• Horloge modulaire programmable avec réserve de marche
• Disjoncteur divisionnaire 2A pour l’horloge
• Câble rigide 1,5 mm² et 2,5 mm²
• Dominos ou connecteurs automatiques
• Tournevis isolé et pince à dénuder

Les outils pour un branchement sécurisé

Un multimètre s’avère indispensable pour vérifier l’absence de tension avant toute intervention. Ne vous fiez jamais uniquement à la position du disjoncteur. Munissez-vous d’un tournevis testeur de tension comme sécurité supplémentaire.

Une lampe torche facilite le travail dans le tableau électrique souvent mal éclairé. Gardez à portée de main un schéma de votre installation électrique pour identifier rapidement les circuits. Certains bricoleurs apprécient avoir un appareil photo pour documenter le câblage initial avant modification.

Comprendre le fonctionnement de votre cumulus

Le rôle de l’électricité dans le chauffage de l’eau

Un chauffe-eau électrique transforme l’énergie électrique en chaleur grâce à une résistance immergée. Cette résistance chauffe l’eau progressivement jusqu’à la température de consigne, généralement réglée entre 55 et 60°C. Le thermostat coupe automatiquement l’alimentation une fois la température atteinte.

Sans programmation horaire, le cumulus maintient cette température en permanence, ce qui génère des cycles de chauffe fréquents pour compenser les pertes thermiques. Un ballon bien isolé perd environ 2 à 3°C par jour, obligeant la résistance à se réactiver plusieurs fois, même sans puisage d’eau chaude.

L’optimisation par plages horaires

La programmation par horloge modulaire concentre le chauffage sur des créneaux précis. Pour un foyer classique, une plage de 6 à 8 heures pendant la nuit suffit amplement à chauffer un ballon de 200 litres. L’eau reste ensuite suffisamment chaude pour la journée grâce à l’isolation du cumulus.

Cette gestion de l’énergie évite les chauffe inutiles en journée et profite des tarifs préférentiels nocturnes. Si vous constatez un manque d’eau chaude, il suffit d’allonger légèrement la durée de programmation ou d’ajouter une courte plage en milieu de journée.

Les étapes détaillées du branchement

La préparation indispensable avant toute intervention

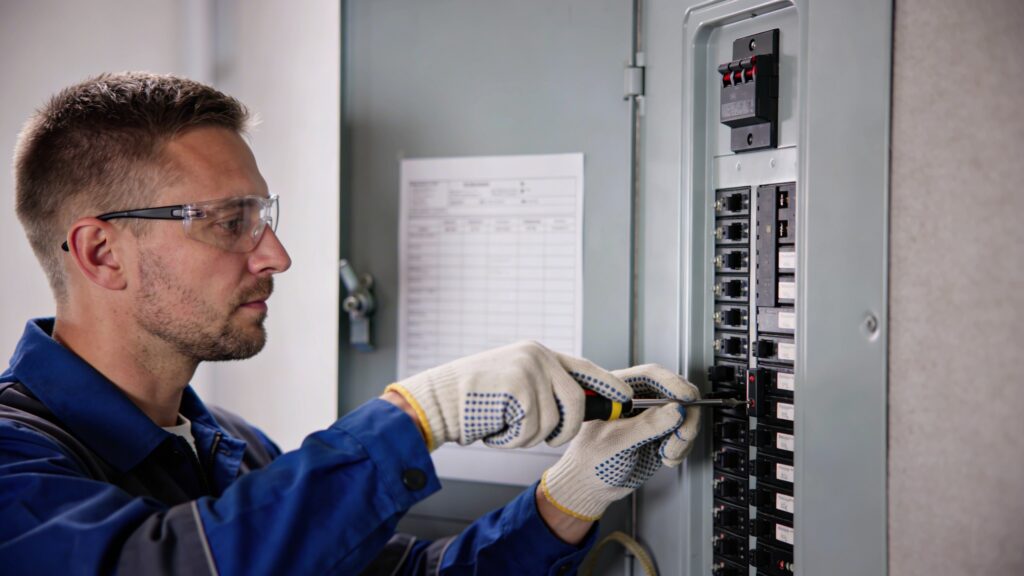

Coupez le disjoncteur général de votre installation électrique. Attendez quelques secondes puis vérifiez l’absence de tension au niveau du tableau avec votre multimètre. Identifiez le circuit dédié au cumulus, facilement reconnaissable à son disjoncteur de forte intensité et à son câble de grosse section.

Photographiez le câblage existant de votre cumulus depuis plusieurs angles. Ces photos serviront de référence si vous devez revenir en arrière. Repérez les bornes phase, neutre et terre du circuit du chauffe-eau, généralement marquées sur le disjoncteur ou le tableau.

Le branchement sans contacteur étape par étape

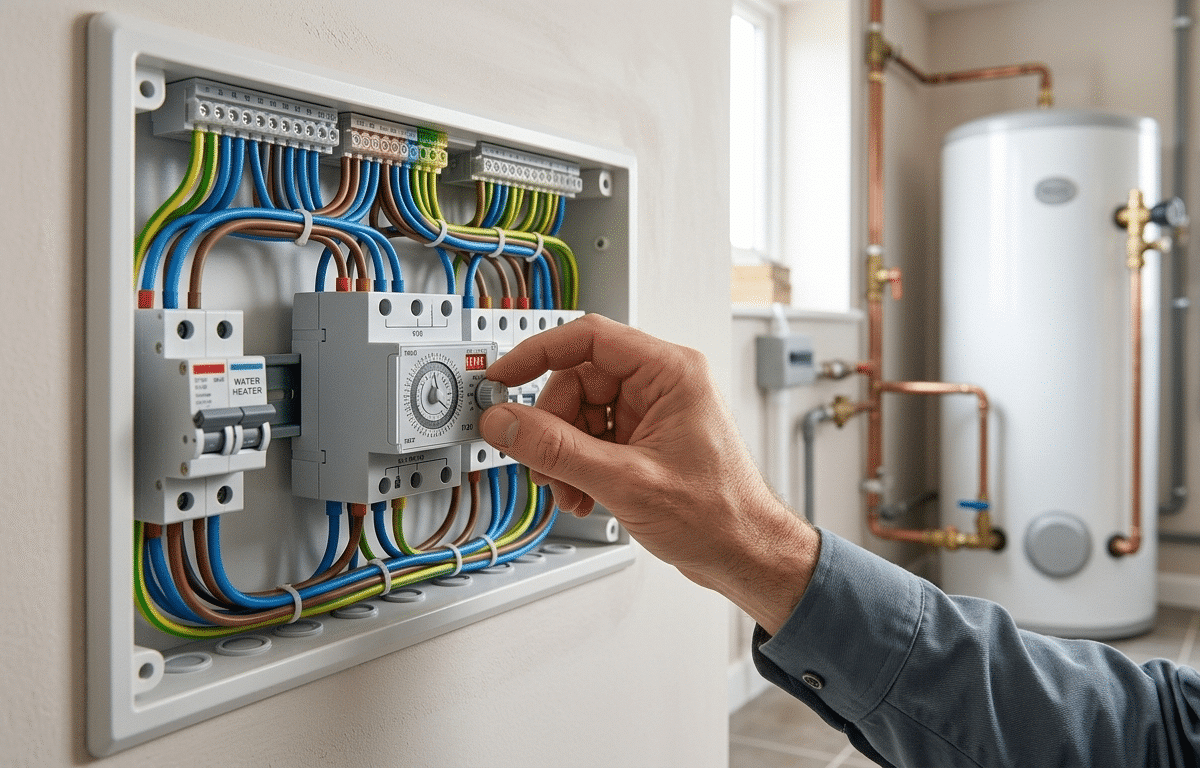

Fixez l’horloge modulaire sur un emplacement libre de votre tableau électrique. Elle se clipse généralement sur le rail DIN comme n’importe quel autre module. Installez juste à côté le disjoncteur 2A qui protégera l’horloge, en le raccordant au peigne d’alimentation du tableau.

Raccordez la phase d’alimentation générale à l’entrée du disjoncteur 2A, puis sa sortie à la borne d’alimentation de l’horloge. Connectez le neutre du tableau directement à la borne neutre de l’horloge. La sortie de l’horloge modulaire commande désormais l’alimentation : branchez un câble depuis cette sortie jusqu’au disjoncteur du cumulus.

Le schéma de câblage se lit ainsi : alimentation générale → disjoncteur 2A → horloge modulaire → disjoncteur cumulus → chauffe-eau. L’horloge agit comme un interrupteur automatique qui autorise ou coupe l’alimentation selon la programmation. On peut notamment le voir dans les méthodes efficaces pour traiter les taches de crème solaire, où la maîtrise des processus et le respect des étapes garantissent un résultat optimal.

1. Fixez l’horloge et son disjoncteur de protection sur le rail DIN
2. Raccordez l’alimentation au disjoncteur 2A puis à l’horloge
3. Connectez la sortie de l’horloge au disjoncteur du cumulus
4. Vérifiez deux fois tous les serrages de vis
5. Réarmez le disjoncteur général et testez

Les vérifications post-installation

Avant de réarmer le disjoncteur général, inspectez visuellement tous vos branchements. Aucun fil ne doit dépasser des bornes, tous les serrages doivent être fermes. Vérifiez que vous n’avez pas inversé phase et neutre, une erreur fréquente qui peut endommager l’horloge modulaire.

Réarmez le disjoncteur général puis le disjoncteur 2A de l’horloge. La majorité des modèles affichent l’heure actuelle à programmer. Réglez l’heure puis créez une plage de test de quelques minutes pour observer le fonctionnement. Vous devriez entendre le relais de l’horloge déclencher et le cumulus se mettre en chauffe.

Programmation et utilisation optimale de l’horloge

Régler les horaires selon vos besoins

Programmez une plage horaire principale correspondant aux heures creuses de votre contrat d’électricité, généralement entre 22h et 6h. Cette durée de 8 heures convient à la plupart des ballons jusqu’à 200 litres. Pour un cumulus de 300 litres ou une consommation importante, ajoutez une deuxième plage de 2 heures en fin d’après-midi.

Les horloges modulaires récentes permettent une programmation hebdomadaire. Adaptez les plages au rythme familial : si toute la famille se douche le matin en semaine, privilégiez une chauffe nocturne complète. Le week-end, quand les douches s’étalent sur la journée, une plage complémentaire en milieu de journée peut s’avérer utile.

Ajuster la consommation électrique

Surveillez votre consommation d’eau chaude pendant les premières semaines. Si l’eau devient tiède en fin de journée, allongez la plage de chauffe de 30 minutes à 1 heure. À l’inverse, si le ballon reste très chaud toute la journée, réduisez progressivement la durée de programmation.

La température du thermostat joue aussi sur les travaux de chauffe. Un réglage à 55°C limite les dépôts de calcaire et les pertes thermiques, tout en restant confortable. Évitez les températures supérieures à 60°C, gourmandes en énergie et sans réel bénéfice pour l’utilisation quotidienne.

Les conseils pratiques pour éviter les erreurs

Les pièges courants du bricolage électrique

L’erreur la plus fréquente consiste à sous-dimensionner le câble entre l’horloge et le cumulus. Respectez impérativement la section minimum de 2,5 mm² pour un chauffe-eau classique, et 4 mm² au-delà de 3000W. Un câble trop fin chauffe anormalement et présente un risque d’incendie réel.

Beaucoup de bricoleurs oublient le disjoncteur de protection de l’horloge modulaire elle-même. Sans ce disjoncteur 2A dédié, un court-circuit sur l’horloge ferait sauter le disjoncteur général, privant toute l’habitation d’électricité. Cette protection spécifique isole le problème et facilite le dépannage.

• Ne jamais travailler sous tension, même “rapidement”
• Vérifier la cohérence phase/neutre avec un multimètre
• Serrer fermement toutes les connexions (elles chauffent sinon)
• Ne pas oublier le raccordement de la terre
• Tester la programmation avant de refermer le tableau

L’entretien de votre installation

Une fois par an, contrôlez le bon fonctionnement de l’horloge en observant le déclenchement effectif aux horaires programmés. Profitez de cette vérification pour resserrer les vis de connexion, qui peuvent se desserrer légèrement avec les cycles thermiques et les vibrations.

Dépoussiérez le tableau électrique avec un pinceau doux, disjoncteur général coupé. La poussière accumulée sur les connexions augmente la résistance électrique et génère des échauffements anormaux. Un nettoyage annuel préserve la longévité de votre matériel électrique.

Ressources et accompagnement

Si vous hésitez sur le câblage spécifique à votre installation, consultez un électricien avant de vous lancer. Un devis de vérification coûte généralement moins de 100€ et sécurise votre projet de bricolage. Les forums spécialisés en électricité domestique offrent aussi des conseils, à condition de fournir photos et schémas précis.

La norme NF C 15-100 encadre toutes les installations électriques domestiques. Votre médiathèque municipale possède souvent des ouvrages de référence sur ce sujet. Une installation conforme aux normes garantit votre sécurité et facilite la revente future de votre logement.

Brancher une horloge modulaire sans contacteur demande rigueur et méthode, mais reste accessible avec les bonnes précautions. Cette installation autonome vous libère de la dépendance au signal du fournisseur et personnalise votre gestion de l’eau chaude selon votre rythme de vie réel.
